Construction du Moynet Jupiter M360/6 du GPPA d'Angers
il y a 6 ans 3 semaines #1022
par jlmechelaere
Jean-Luc M
Racerman du 49 Mais pas que !
Réponse de jlmechelaere sur le sujet Construction du Moynet Jupiter M360/6 du GPPA d'Angers
Quelques collages et ca vole
Cette aprem, j'ai continué a découper les couples du fuselage et autres, avec l'aide de Patrick R, qui m'a fait du super boulot!!
j'ai enfin toutes les pieces pour monter le fuselage!

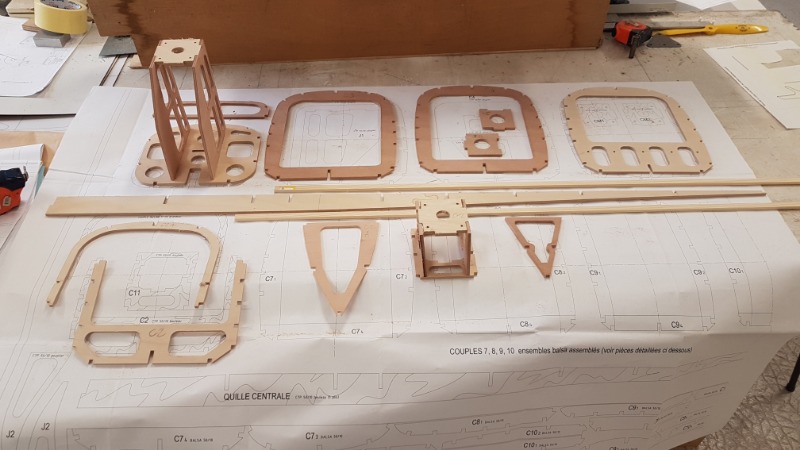

Petit montage a blanc des bâtis moteur et autres couples en CTP

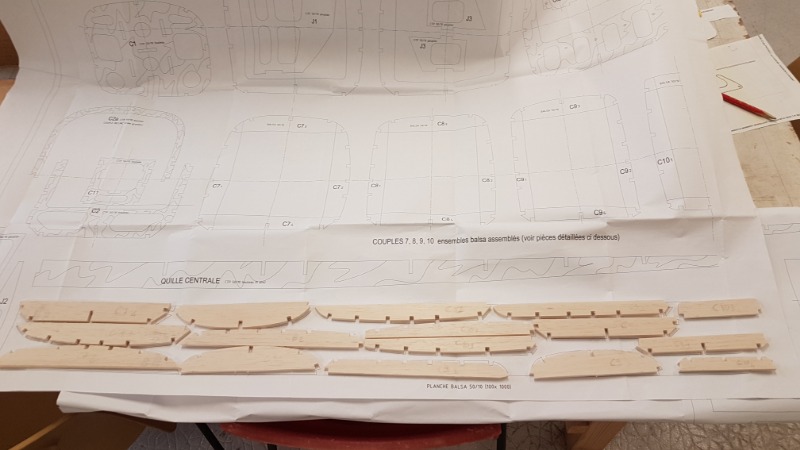

Les couples en 50/10 Balsa.
Ils sont découpés en 4 parties. il n'y aura plus qu'a les assembler avec le montage sur la quille du fuselage.
Du coté des ailes, cela avance du coté Volet/ ailerons, et j'ai presque fini.
J'espere commencer le fuselage bientôt mainteant!
A+ JL
Cette aprem, j'ai continué a découper les couples du fuselage et autres, avec l'aide de Patrick R, qui m'a fait du super boulot!!
j'ai enfin toutes les pieces pour monter le fuselage!
Petit montage a blanc des bâtis moteur et autres couples en CTP
Les couples en 50/10 Balsa.
Ils sont découpés en 4 parties. il n'y aura plus qu'a les assembler avec le montage sur la quille du fuselage.
Du coté des ailes, cela avance du coté Volet/ ailerons, et j'ai presque fini.
J'espere commencer le fuselage bientôt mainteant!
A+ JL
Jean-Luc M
Racerman du 49 Mais pas que !
Pièces jointes :
Connexion pour participer à la conversation.
il y a 6 ans 2 semaines #1024
par jlmechelaere
Jean-Luc M
Racerman du 49 Mais pas que !
Réponse de jlmechelaere sur le sujet Construction du Moynet Jupiter M360/6 du GPPA d'Angers
Avant de commencer le fuselage, il faut finir la partie "articulation, volets / ailerons.
Quelques heures de ponçage et d'ajustages... c'est pas ma partir préférée...
Mais bon faut le faire, et c'est chose faite

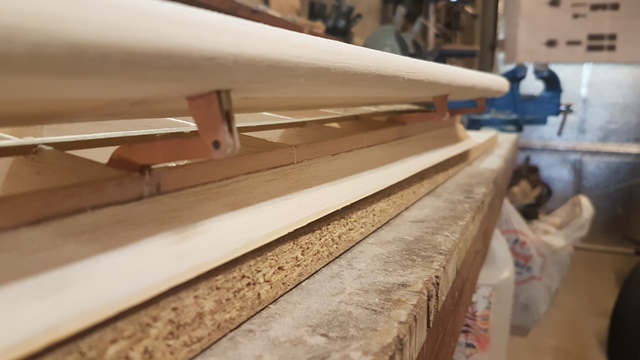

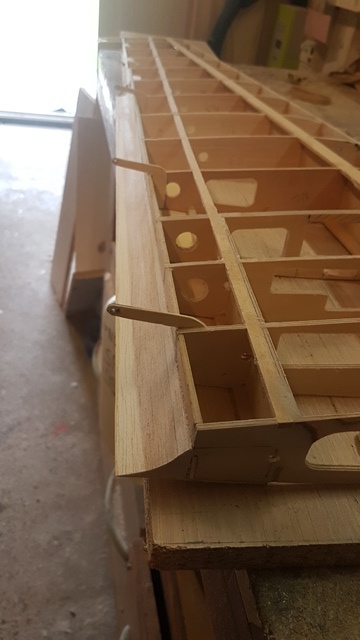

Pas facile de faire la piece incurvée qui épouse le bord d'attaque du volet.

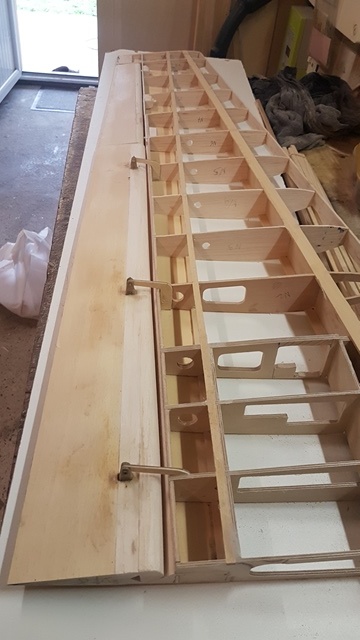

Rajout des embouts de volets et ailerons =ok

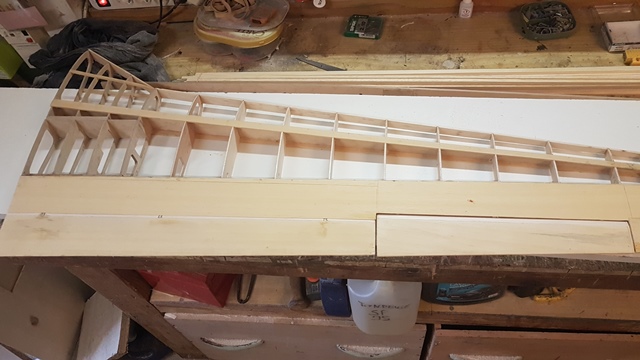

Voila le resultat vu de l'extrados..
Je vais commander les servos, et je met en pause les ailes pour le moment, pour passer au fuselage.
A+
Quelques heures de ponçage et d'ajustages... c'est pas ma partir préférée...
Mais bon faut le faire, et c'est chose faite
Pas facile de faire la piece incurvée qui épouse le bord d'attaque du volet.
Rajout des embouts de volets et ailerons =ok
Voila le resultat vu de l'extrados..
Je vais commander les servos, et je met en pause les ailes pour le moment, pour passer au fuselage.
A+
Jean-Luc M
Racerman du 49 Mais pas que !
Pièces jointes :
Connexion pour participer à la conversation.
il y a 6 ans 2 semaines #1025
par jlmechelaere
Jean-Luc M
Racerman du 49 Mais pas que !
Réponse de jlmechelaere sur le sujet Construction du Moynet Jupiter M360/6 du GPPA d'Angers
Passons au fuselage,
Maintenant que toutes les pieces ont été découpées, on peut commencer le montage du fuselage.

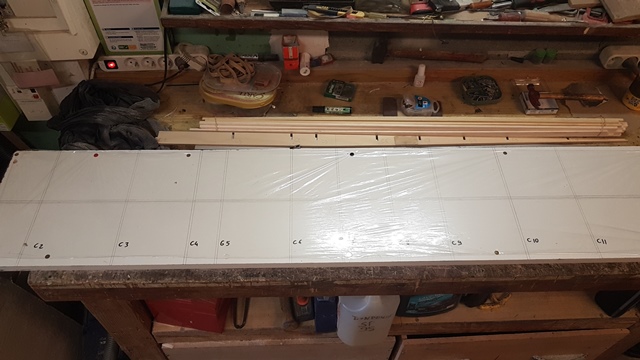

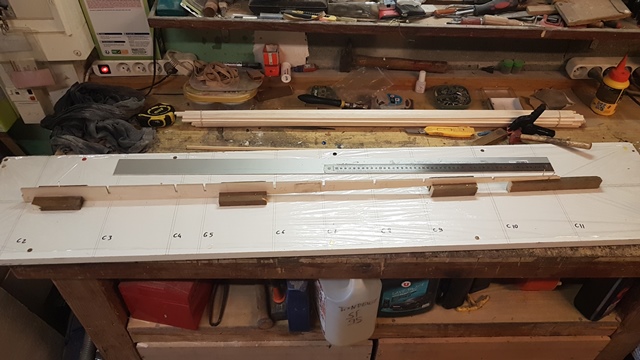

On commence par préparer le chantier. On trace l'axe du fuselage et l'emplacement des couples.
On recouvre le chantier d'un film alimentaire, afin que la colle ne prenne pas au chantier... c'est la base
On positionne maintenant la "quille". c'est le plus important !!! il faut etre super droit, sous peine d'avoir un fuselage "banane"...

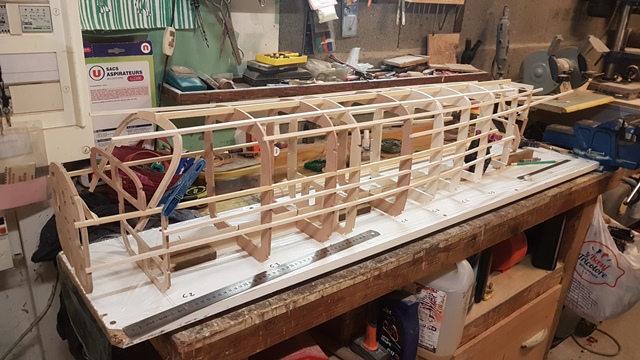

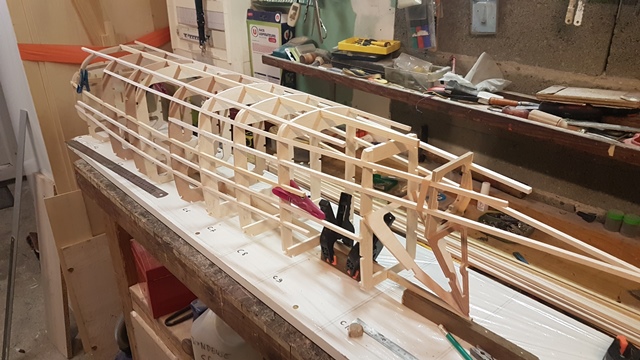

Enfin montage en blanc de l'ensemble des couples et des lisses
Cela permet de vérifier que tout va bien, avent les collages
Ce montage m'a permis de voir que le couple N°5 n'espat pas juste... Les arrondis en haut du couple ne sont pas justes. mais je devrais pouvoir corriger, sans refaire le couple.
Enfin, j'ai un décalage de 3 cm l'alignement du couple C1.
Une erreur de plan?
Je comprend pas.....
A voir demain....A+
Maintenant que toutes les pieces ont été découpées, on peut commencer le montage du fuselage.
On commence par préparer le chantier. On trace l'axe du fuselage et l'emplacement des couples.
On recouvre le chantier d'un film alimentaire, afin que la colle ne prenne pas au chantier... c'est la base
On positionne maintenant la "quille". c'est le plus important !!! il faut etre super droit, sous peine d'avoir un fuselage "banane"...
Enfin montage en blanc de l'ensemble des couples et des lisses
Cela permet de vérifier que tout va bien, avent les collages
Ce montage m'a permis de voir que le couple N°5 n'espat pas juste... Les arrondis en haut du couple ne sont pas justes. mais je devrais pouvoir corriger, sans refaire le couple.
Enfin, j'ai un décalage de 3 cm l'alignement du couple C1.
Une erreur de plan?
Je comprend pas.....
A voir demain....A+
Jean-Luc M
Racerman du 49 Mais pas que !
Pièces jointes :
Connexion pour participer à la conversation.
il y a 6 ans 2 semaines #1028
par jlmechelaere
Jean-Luc M
Racerman du 49 Mais pas que !
Réponse de jlmechelaere sur le sujet Construction du Moynet Jupiter M360/6 du GPPA d'Angers
Oui , c'est vrai trop cool les vacances
On avance bien sur le projet ...
Donc, j'ai trouvé mon problème d'alignement...
Je me suis gouré d'emplacement pour la baguette latérale de référence. Faut dire, qu'il il en a des baguettes
Maintenant, tout va bien, et cela est clair dans ma tête!
Je vais commencer a coller l'ensemble!
A+
On avance bien sur le projet ...
Donc, j'ai trouvé mon problème d'alignement...
Je me suis gouré d'emplacement pour la baguette latérale de référence. Faut dire, qu'il il en a des baguettes
Maintenant, tout va bien, et cela est clair dans ma tête!
Je vais commencer a coller l'ensemble!
A+
